卓越、可靠、美观
AMETEK California Instruments品牌 Asterion系列程控电源结合智能与灵活特性，采用精密技术实现高性能的程控电能输出，产品外观时尚，配备直观的触控显示屏，易于操作与观测。集中式的控制和模块化设计，使其适用于众多应用。其突破性的能力为高性价比、高精度电源设定了新的标准。Asterion ASC系列产品支持五年保修期，支持延长保修的服务。

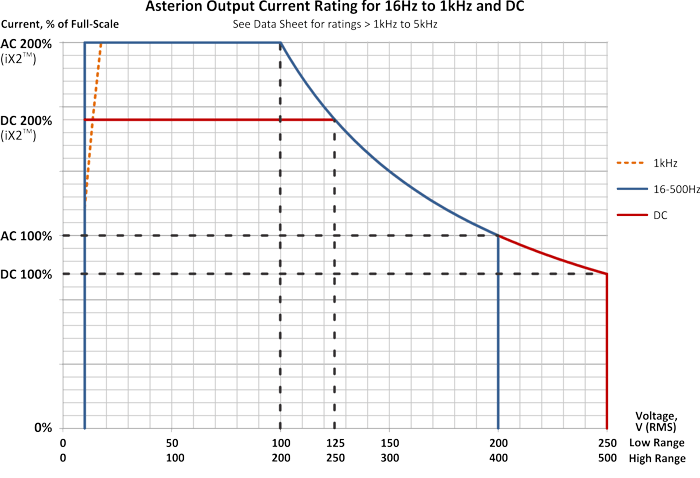

iX2™电流倍增技术
所有Asterion交流电源采用阿美特克电流增强技术iX2™。输出电流与输出电压遵循恒功率关系，当电压为额定电压的50%时输出电流可达到额定电流的200%。iX2技术可使电源在更宽的电压范围内提供满功率。这样就不需要为了低压大电流要求而购买功率过大的电源。
通过前置面板触摸屏和编码器或数字控制接口进行控制
Asterion ASC系列产品通过数字信号处理器（DSP）进行控制，可通过直观易用的前置面板触摸显示屏进行操作。该产品标配LXI LAN、USB和RS232标准的控制接口，并还可选配GPIB控制接口。
触摸显示屏功能组图标包括仪表板、输出编程参数、测量、定序、配置、控制接口、应用和系统设置，既可以通过触摸屏直接选择，又可以使用编码器选择器按钮来实现功能选择和参数输入。该系统采用了动态速率变化的算法来实现控制功能，结合了对小参数变化的精确控制优势和全局范围的快速扫描。
典型应用
Asterion ASC系列电源专为当今复杂电子产品测试而设计，主要应用包括航空电子设备测试、通讯设备测试及其他要求体积小、重量轻、高功率密度电源的商用电子产品。其它应用包括:
- 商用和军用航空电子设备测试
- 交流功率模拟
- 制造和过程控制
- 频率和电压转换测试
- IEC标准测试
- ATE应用
产品特性
- 高功率密度，4U/14U机箱，最大输出功率达18kVA
- 直观的触摸显示屏
- 支持序列编程功能
- 内置测量功能
- 支持多种操作语言，易于全球使用
- 4U/14U型号支持单相/三相输出
- 标配LXI LAN,USB和RS232接口，选配GPIB接口

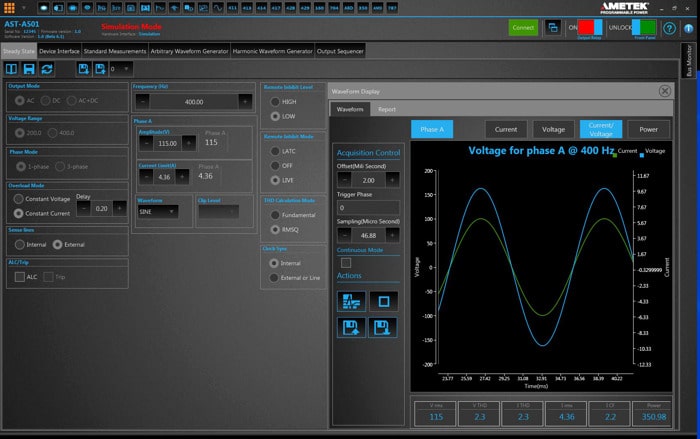

通过虚拟面板可远程控制Asterion系列交流电源，在没有前置面板显示屏的情况下进行编程通信和监控。
Asterion ASC系列交流电源具有ATE版本产品，没有前面板及控制显示屏。
Asterion AC 系列 - 1U - 用户手册 M330000-01（修订版 K）
Asterion AC 系列 - 2U - 用户手册 (rev F)
Asterion AC 系列 - 4U - 用户手册 (rev C)
Asterion AC系列4U产品仿真CSW说明M330510-03 – 注意：仅适用于交流4U的型号产品
Asterion AC 系列 - 14U - 用户手册 M330511-01 (rev B)
Asterion AC 系列 SCPI 编程手册 M330100-01 (rev H)
CI 虚拟面板航空电子设备软件手册，4994-972 Rev A
Asterion 1U/2U/4U 主固件版本 2.44
Asterion 1U 前置面板显示屏固件 V3.12（使用 Asterion 显示屏固件更新程序 V1.0） - 注：仅在设备现有显示屏固件版本低于 V6.00 时使用
Asterion 1U/2U/4U 主固件版本 2.44，适用于 -FC（频率控制）选项
Asterion 1U 前置面板显示屏固件 V6.04（使用 Asterion 显示屏固件更新程序 V1.0） - 注：仅在设备现有显示屏固件版本为 V6.00 及以上时使用
Asterion 1U/2U/4U 主固件版本 2.44，适用于 -LF（低频）选项
Asterion AC 2U/4U/14U 前置面板显示屏固件 V9.24（使用 Asterion 显示屏固件更新程序 V1.0） 注意：仅在设备现有显示屏固件版本小于 V15.00 时使用
Asterion AC 2U/4U/14U 前面板显示固件 V15.10（使用 Asterion 显示固件更新程序 V1.0）注意：仅当设备现有显示固件版本为 V15.00 及以上时使用
适用于微软 Windows® 7/8/8.1/10 的 Asterion 显示器固件加载程序 V1.0
标题
文件
下载链接
Asterion 1U 前置面板显示屏固件 V3.12（使用 Asterion 显示屏固件更新程序 V1.0） - 注：仅在设备现有显示屏固件版本低于 V6.00 时使用
文件Asterion 1U 前置面板显示屏固件 V3.12（使用 Asterion 显示屏固件更新程序 V1.0） - 注：仅在设备现有显示屏固件版本低于 V6.00 时使用
下载链接 下载
Asterion 1U 前置面板显示屏固件 V6.04（使用 Asterion 显示屏固件更新程序 V1.0） - 注：仅在设备现有显示屏固件版本为 V6.00 及以上时使用
文件Asterion 1U 前置面板显示屏固件 V6.04（使用 Asterion 显示屏固件更新程序 V1.0） - 注：仅在设备现有显示屏固件版本为 V6.00 及以上时使用
下载链接 下载
Asterion AC 2U/4U/14U 前置面板显示屏固件 V9.24（使用 Asterion 显示屏固件更新程序 V1.0） 注意：仅在设备现有显示屏固件版本小于 V15.00 时使用
文件Asterion AC 2U/4U/14U 前置面板显示屏固件 V9.24（使用 Asterion 显示屏固件更新程序 V1.0） 注意：仅在设备现有显示屏固件版本小于 V15.00 时使用
下载链接 下载
Asterion AC 2U/4U/14U 前面板显示固件 V15.10（使用 Asterion 显示固件更新程序 V1.0）注意：仅当设备现有显示固件版本为 V15.00 及以上时使用
文件Asterion AC 2U/4U/14U 前面板显示固件 V15.10（使用 Asterion 显示固件更新程序 V1.0）注意：仅当设备现有显示固件版本为 V15.00 及以上时使用
下载链接 下载
适用于微软 Windows® 7/8/8.1/10 的 Asterion 显示器固件加载程序 V1.0
文件适用于微软 Windows® 7/8/8.1/10 的 Asterion 显示器固件加载程序 V1.0
下载链接 下载
适用于微软 Windows® 7/8/8.1/10 MD5 的 Asterion 主控制器闪存加载程序 V1.0
文件适用于微软 Windows® 7/8/8.1/10 MD5 的 Asterion 主控制器闪存加载程序 V1.0
下载链接 下载
CI 虚拟面板 GUI V1.5.5 适用于 Microsoft Windows® 7/8/8.1/10/11
文件CI 虚拟面板 GUI V1.5.5 适用于 Microsoft Windows® 7/8/8.1/10/11
下载链接 下载
AC Labview SCPI Driver V1.0 - Labview 2015 for Microsoft Windows 7/8/10 (32-bit, 64-bit)
AC Labview SCPI Driver V1.0 - Labview 2023 for Microsoft Windows 7/8/10 (32-bit, 64-bit)
AC Labview SCPI Driver V1.0 - Labview 8.6 for Microsoft Windows 7/8/10 (32-bit, 64-bit)
Asterion USB VCP 驱动程序
AC Labview 驱动程序 V1.1 - Labview 2012，适用于微软 Windows 7/8/10 (32 位、64 位)
AC Labview 驱动程序 V1.1 - Labview 2013，适用于微软 Windows 7/8/10 (32 位、64 位)
AC Labview 驱动程序 V1.1 - Labview 2014，适用于微软 Windows 7/8/10 (32 位、64 位)
AC Labview 驱动程序 V1.1 - Labview 2015，适用于微软 Windows 7/8/10 (32 位、64 位)
标题
文件
下载链接
AC Labview SCPI Driver V1.0 - Labview 2015 for Microsoft Windows 7/8/10 (32-bit, 64-bit)
文件AC Labview SCPI Driver V1.0 - Labview 2015 for Microsoft Windows 7/8/10 (32-bit, 64-bit)
下载链接 下载
AC Labview SCPI Driver V1.0 - Labview 2023 for Microsoft Windows 7/8/10 (32-bit, 64-bit)
文件AC Labview SCPI Driver V1.0 - Labview 2023 for Microsoft Windows 7/8/10 (32-bit, 64-bit)
下载链接 下载
AC Labview SCPI Driver V1.0 - Labview 8.6 for Microsoft Windows 7/8/10 (32-bit, 64-bit)
文件AC Labview SCPI Driver V1.0 - Labview 8.6 for Microsoft Windows 7/8/10 (32-bit, 64-bit)
下载链接 下载
AC Labview 驱动程序 V1.1 - Labview 2012，适用于微软 Windows 7/8/10 (32 位、64 位)
文件AC Labview 驱动程序 V1.1 - Labview 2012，适用于微软 Windows 7/8/10 (32 位、64 位)
下载链接 下载
AC Labview 驱动程序 V1.1 - Labview 2013，适用于微软 Windows 7/8/10 (32 位、64 位)
文件AC Labview 驱动程序 V1.1 - Labview 2013，适用于微软 Windows 7/8/10 (32 位、64 位)
下载链接 下载
AC Labview 驱动程序 V1.1 - Labview 2014，适用于微软 Windows 7/8/10 (32 位、64 位)
文件AC Labview 驱动程序 V1.1 - Labview 2014，适用于微软 Windows 7/8/10 (32 位、64 位)
下载链接 下载
AC Labview 驱动程序 V1.1 - Labview 2015，适用于微软 Windows 7/8/10 (32 位、64 位)
文件AC Labview 驱动程序 V1.1 - Labview 2015，适用于微软 Windows 7/8/10 (32 位、64 位)
下载链接 下载
AC Labview 驱动程序 V1.1 - Labview 2016，适用于微软 Windows 7/8/10 (32 位、64 位)
文件AC Labview 驱动程序 V1.1 - Labview 2016，适用于微软 Windows 7/8/10 (32 位、64 位)
下载链接 下载
AC Labview 驱动程序 V1.1 - Labview 2018，适用于微软 Windows 7/8/10 (32 位、64 位)
文件AC Labview 驱动程序 V1.1 - Labview 2018，适用于微软 Windows 7/8/10 (32 位、64 位)
下载链接 下载

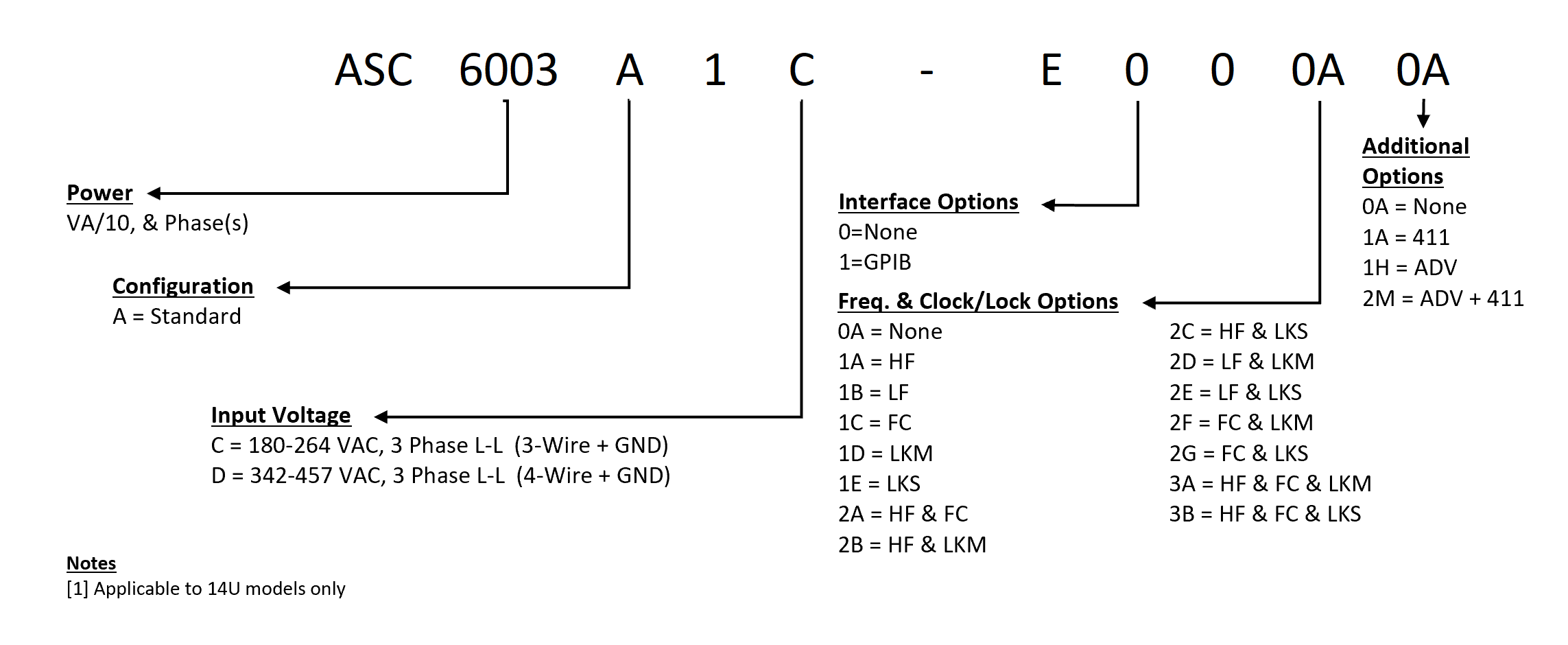

Asterion ASC型号组合
| 航空电子设备测试常规选件 | |
| 选件代码 | 描述 |
| B787 (-MC*) | 航空电子设备电源质量测试软件 - 波音 787B3-0147 A/B/C (B787) |
| AMD (-MC*) | 航空电子设备电源质量测试软件 - 空客 AMD24 C (A400M) |
| B787 & AMD (-MC*) | 航空电子设备电源质量测试软件 - B787 & AMD |
| AVSTD (-MC*) | 航空电子设备电源质量测试软件包 - 包括 160 (RTCA/DO160 E/F/G)、704 (MIL-STD 704 A/B/C/D/E/F)、ABD (空客 ADB100.1.8 D/E)、A350 (空客 ADB100.1.8.1 B/C) |
| AVALL (-MC*) | 航空电子设备电源质量测试软件包 - 包括 AVSTD、B787、AMD |
| *添加“-MC”，以在多机箱（MC）结构中的所有机箱上安装选件。 | |
| 频率 & 时钟锁定选件 | |
| 选件代码 | 描述 |
| HF* | 高达 5,000Hz 的高频 |
| LF* | 将输出频率限制为 500Hz |
| FC | 将输出频率控制限制为 0.25％ |
| LKM** | 时钟/锁定主设备 [包括所需的时钟 & 锁定 BNC 电缆和 BNC 三通] |
| LKS** | 时钟/锁定辅助设备 [包括所需的时钟 & 锁定 BNC 电缆和 BNC 三通] |
| *互斥 | |
| **互斥（只能使用 LKM/LKS 创建多相配置。不要将 LKM/LKS 机箱输出连接在一起来增加输出电流）。 | |
| 其他选件 | |
| 选件代码 | 描述 |
| 411 (-MC*) | IEC61000-4-11 电压骤降和中断 |
| 413 (-MC*) | IEC61000-4-13 间谐波发生器 |
| MB | 将多机箱配置中的 ATE 版本机箱升级到增强版机箱 |
| 411 & 413 (-MC*) | |
| MB & 411 (-MC*) | 在所有机箱上安装 MB，仅在（MC）结构中的主设备上安装 411 |
| MB & 413 (-MC*) | 在所有机箱上安装 MB，仅在（MC）结构中的主设备上安装 413 |
| MB & 411 & 413 (-MC*) | 在所有机箱上安装 MB，仅在（MC）结构中的主设备上安装 411 & 413 |
| *添加“-MC”，以在多机箱（MC）结构中的所有机箱上安装选件。 | |
