Sequoia 系列
|
电压：0 - 333VAC |
 |
-
产品概述
-
数据表
-
-
使用手册
-
软件
-

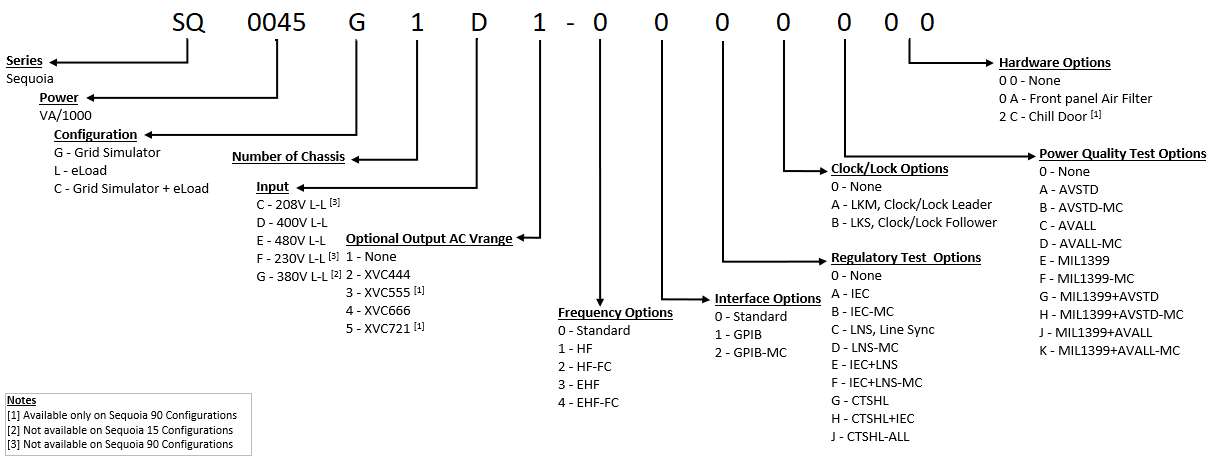

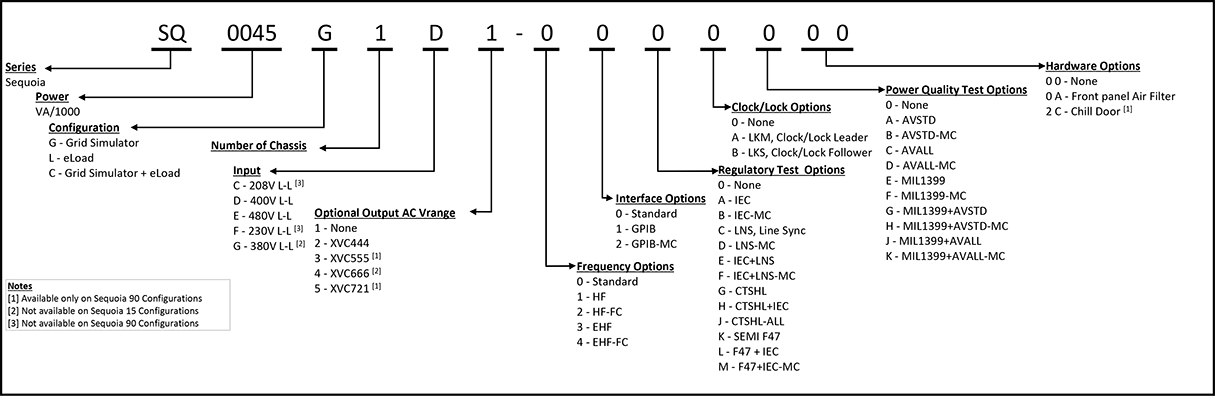

零件号
-
影片
AMETEK加州仪器Sequoia系列高性能回馈式交直流源载模拟器结合智能性，灵活性和高功率特性，创造了一个强大的交直流电源解决方案。基于先进的SiC功率开关架构，此全四象限交直流电源在一个紧凑坚固的落地机柜中提供优异的产品性能和丰富的产品功能。
Sequoia系列产品适用于多种单相和多相的交直流应用，配置灵活，性价比高，可配置电子负载功能，满足可再生能源的载荷模拟和测试需求。
产品特性
Download AMETEK Programmable Power's newest white paper here to learn more about the Sequoia Series.
简单易用
Sequoia系列电源支持前面板控制，全彩色触摸显示屏支持显示功能菜单，设置和回读数据。Sequoia系列电源提供多种远程控制接口以及其驱动程序，易于集成到自动化测试系统中。其具有可编程任意波形发生器功能，可生成测试所需波形；支持时域和频域测量，能够捕获实际输出的电压和电流波形。
仪器配置
Sequoia系列电源提供5种单机箱配置：15kVA, 22.5kVA, 30kVA, 45kVA和90kVA。如需更高功率，可选择多机箱型号。Sequoia系列电源允许用户根据需要灵活地配置系统，扩展应用范围。
产品特性
- 双电压量程，166VL-N/333VL-N, 220V/440V
- 支持仪器设置存储和调用
- 序列步进分辨率为500us
- 标配虚拟面板控制软件
- 负载模式下，支持非线性电流波形编辑
- 支持多设备间的相位同步(LKM/LKS)
- 模拟量控制功能，适用于PHIL回路仿真和调制测试
- 触发输入输出接口，支持外部系统触发控制
- 全面的故障检测功能
- 标配RS232, USB，LAN接口，选配GPIB接口
- 直观的5英寸彩色触摸显示屏
- 自动并联技术，支持多机器配置
- 独立的单相和三相输出接口
Download AMETEK Programmable Power's newest white paper here to learn more about the Sequoia Series.
简单易用
Sequoia系列电源支持前面板控制，全彩色触摸显示屏支持显示功能菜单，设置和回读数据。Sequoia系列电源提供多种远程控制接口以及其驱动程序，易于集成到自动化测试系统中。其具有可编程任意波形发生器功能，可生成测试所需波形；支持时域和频域测量，能够捕获实际输出的电压和电流波形。
仪器配置
Sequoia系列电源提供5种单机箱配置：15kVA, 22.5kVA, 30kVA, 45kVA和90kVA。如需更高功率，可选择多机箱型号。Sequoia系列电源允许用户根据需要灵活地配置系统，扩展应用范围。
电压范围
Sequoia系列电源提供双输出电压范围：0-166VL-N和0-333VL-N,即最大287VACL-L和576VACL-L； 对于需要超过333VL-N(576VL-L)的应用，可选配-XVC400输出变压器，交流模式下提供额外的0-440VL-N（0-761VL-L）输出范围。对于更高的电压需求，其支持用户选择自定义的-XVC电压选件。
高峰值因数
Sequoia系列电源能够驱动高峰值因数负载，如非线性负载。由于当前许多产品使用开关电源，重复峰值电流被拉高。峰值因数为4.5的SQ30，每相可提供高达300A的重复峰值电流(166VAC范围)以驱动此类负载。详情请参考每个型号的峰值重复电流参数。
远程控制
Sequoia系列电源标配RS232C、USB和LAN通信接口，选配IEEE-488通信接口，允许外部计算机使用常规SCPI指令编程控制和监测仪器。
硬件在环
Sequoia系列电源具有外部驱动功能(-EXTD)，允许使用外部模拟信号控制电源，这样电源即可视作为一个高带宽放大器。模拟量与电源输出延迟时间约为100us。最常见的此类应用包括发电厂硬件在环(HIL)模拟、混合动力汽车和可再生能源发电及其对公用电网的影响。
典型应用
回馈式交直流电子负载
Sequoia系列电源可选配程控电子负载模式。Sequoia系列电源的负载模式旨在为交流发电设备测试提供精准可控的非线性负载，精确模拟负载的真实状态，包括高峰值因数和可变功率因数负载。
传统负载使用电阻负载，不能完全模拟测试中的真实状态，如不能模拟交流供电产品中的DC/AC转换器，也不能在最坏的条件下运行被测设备。高峰值电流和低功率因数负载会显著影响UPS或交流电源产品的运行特性。
Sequoia系列电源可选的回馈式交直流电子负载可以模拟真实的负载状态，显著提高产品的可靠性，同时通过将负载电流重新回馈到公共电网，最大限度地降低能源成本。
Sequoia系列电源提供双输出电压范围：0-166VL-N和0-333VL-N,即最大287VACL-L和576VACL-L； 对于需要超过333VL-N(576VL-L)的应用，可选配-XVC400输出变压器，交流模式下提供额外的0-440VL-N（0-761VL-L）输出范围。对于更高的电压需求，其支持用户选择自定义的-XVC电压选件。
高峰值因数
Sequoia系列电源能够驱动高峰值因数负载，如非线性负载。由于当前许多产品使用开关电源，重复峰值电流被拉高。峰值因数为4.5的SQ30，每相可提供高达300A的重复峰值电流(166VAC范围)以驱动此类负载。详情请参考每个型号的峰值重复电流参数。
远程控制
Sequoia系列电源标配RS232C、USB和LAN通信接口，选配IEEE-488通信接口，允许外部计算机使用常规SCPI指令编程控制和监测仪器。
硬件在环
Sequoia系列电源具有外部驱动功能(-EXTD)，允许使用外部模拟信号控制电源，这样电源即可视作为一个高带宽放大器。模拟量与电源输出延迟时间约为100us。最常见的此类应用包括发电厂硬件在环(HIL)模拟、混合动力汽车和可再生能源发电及其对公用电网的影响。
- 电能转换设备测试
- 新能源电网交互设备测试
- 航空和舰载电子设备测试
- 电子设备一致性测试
- 新能源汽车测试(EVSE, V2G)
- 产线自动化测试
回馈式交直流电子负载
Sequoia系列电源可选配程控电子负载模式。Sequoia系列电源的负载模式旨在为交流发电设备测试提供精准可控的非线性负载，精确模拟负载的真实状态，包括高峰值因数和可变功率因数负载。
传统负载使用电阻负载，不能完全模拟测试中的真实状态，如不能模拟交流供电产品中的DC/AC转换器，也不能在最坏的条件下运行被测设备。高峰值电流和低功率因数负载会显著影响UPS或交流电源产品的运行特性。
Sequoia系列电源可选的回馈式交直流电子负载可以模拟真实的负载状态，显著提高产品的可靠性，同时通过将负载电流重新回馈到公共电网，最大限度地降低能源成本。
