Asterion AC

电压：200V - 400V
电流：1A - 30A
功率：500VA - 36000VA
概述：高性能交直流电源
询价
  • 概述
  • 使用手册
  • 数据表
  • 软件
  • 驱动
  • 其他
  • 零件号
  • 影片

Asterion - 高性能。 可靠。 卓越。
AMETEK California Instruments品牌 Asterion系列程控交直流电源，将智能操作与灵活性能完美结合，倾力打造处全新的交流电源解决方案。该产品采用精密技术来实现高性能的程控交流和直流输出，产品外观时尚，配备直观的触控屏幕界面，易于操作与观测。集中式的控制和无与伦比的模块化设计，使Asterion系列产品堪称是市场上适应性最强的平台。其突破性的能力为高性价比、高精准度的电源设定了新的标准。
所有 Asterion AC 产品的标准保修期为业内领先的五年。

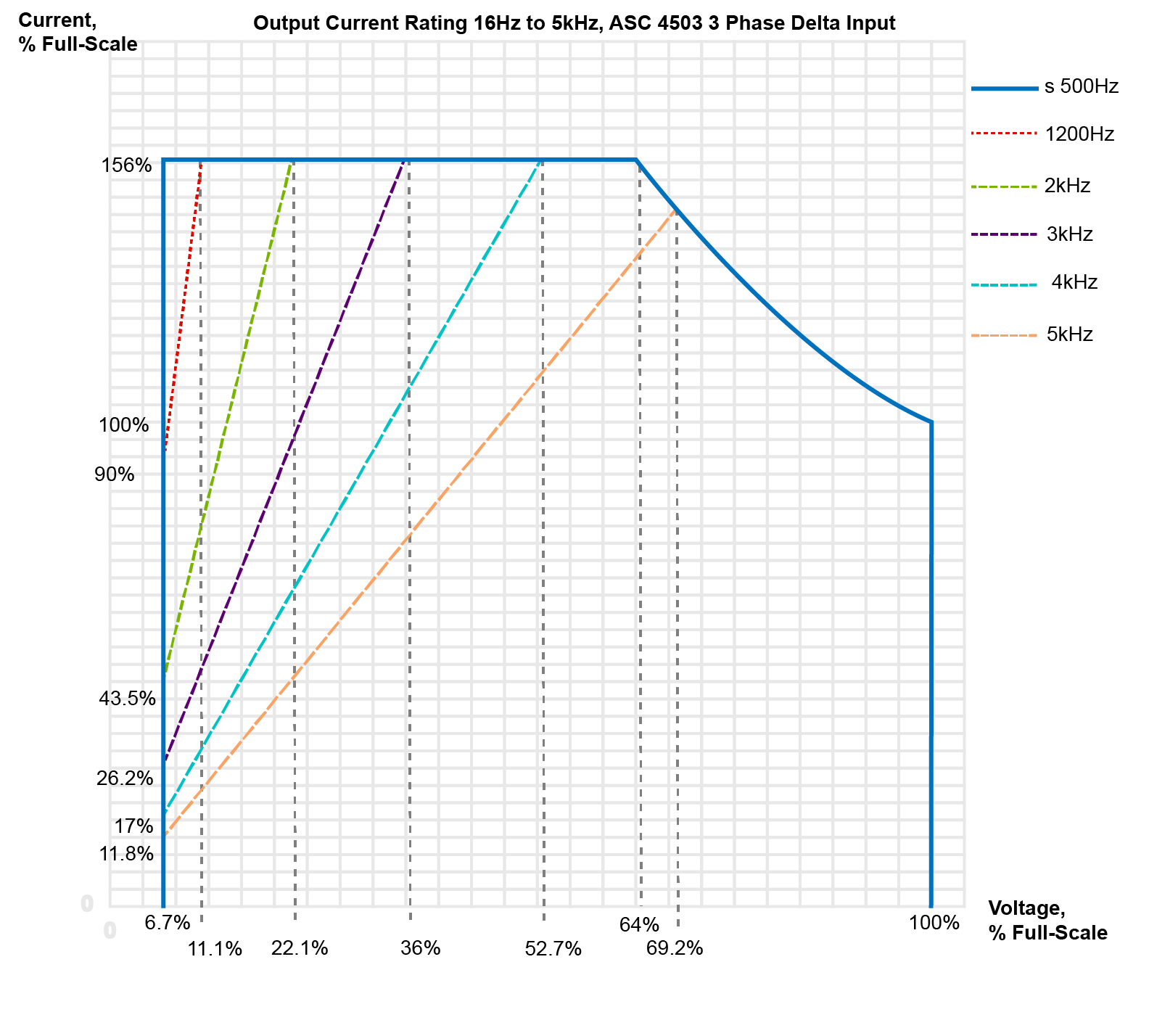

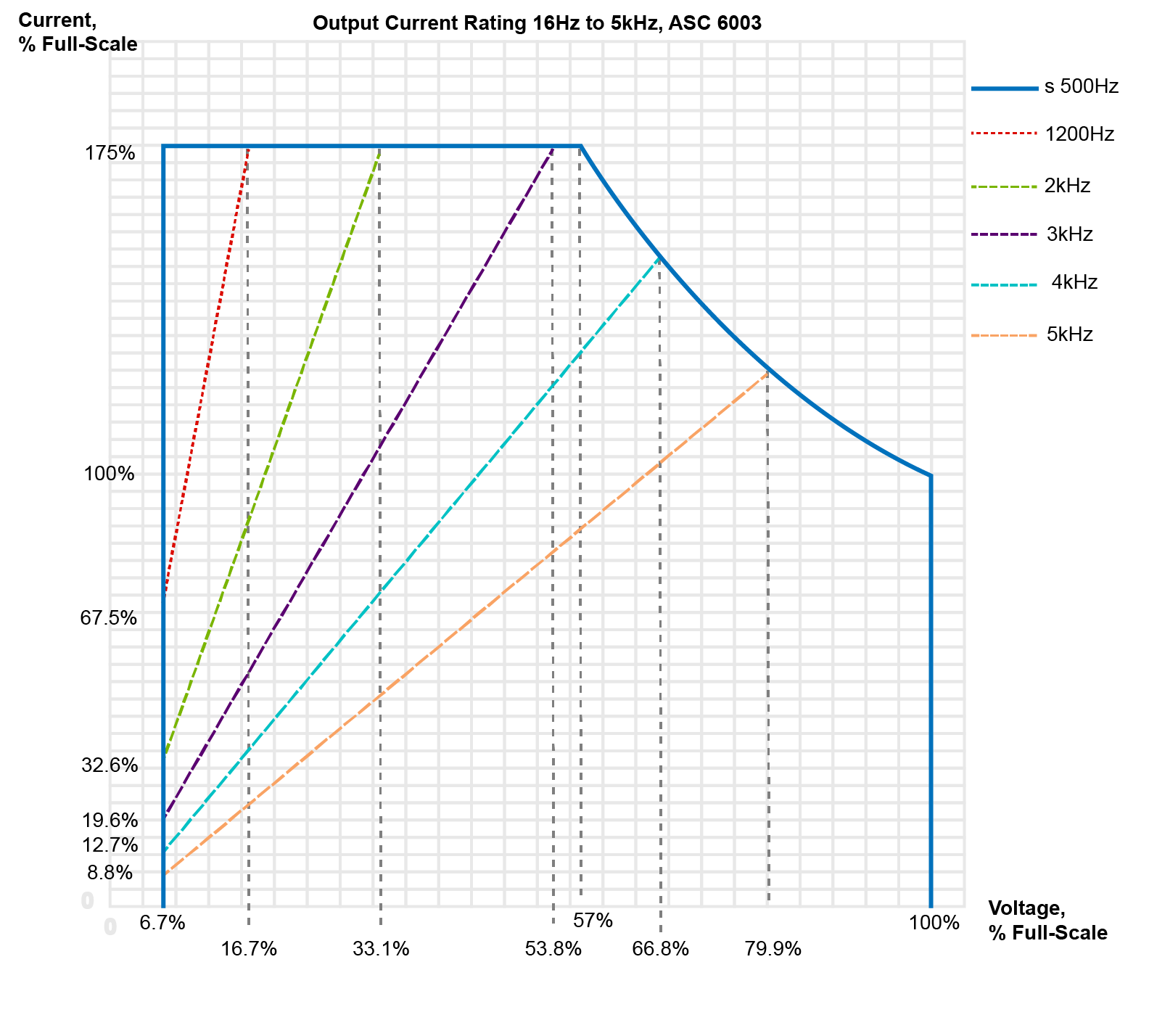

iX2™ 电流倍增技术。
 所有 Asterion 资源均采用 AMETEK 最新的电流增强技术 iX2™。 iX2 电流倍增技术能在电压从额定最大值降至一半时，将输出电流线性增加至额定电流的两倍。 iX2 技术产生的电源可在最宽的电压范围内提供全功率。 如此就无需通过购买过大功率电源来满足低压大电流的需求。




通过前置触控面板和编码器或可用的数字控制接口进行控制
Asterion AC系列通过数字信号处理器（DSP）进行控制，可通过直观、简单易用的前置面板触摸屏进行操作。该产品标配以太网LXI、USB和RS232标准的控制接口，并还可选配GPIB控制接口。
触摸屏功能组图标包括仪表板、输出编程参数、测量、定序、配置、控制接口、应用和系统设置，既可以通过触摸屏直接选择，也可以使用编码器选择器按钮来实现功能选择和参数输入。该系统采用了动态速率变化的算法来实现控制功能，将对小参数变化的精确控制优势和全局范围的快速扫描巧妙地结合在一起。

典型应用
Asterion AC 系列产品设计用于测试当今复杂的电子设备，包括需要低功率、高功率密度的轻型电源的航空电子设备以及电信和商用电子设备。 其他应用包括：
  • 商业和军事航空电子测试
  • 交流电源模拟
  • 制造和过程控制
  • 频率和电压转换
  • IEC 标准测试
  • ATE 应用

高级功能
  • 1U/2U/4U/14U 机箱中的功率密度高达 18 kVA
  • 直观的触屏控制
  • iX2™ 电流倍增技术
  • 多语言显示，便于全球使用
  • 自动并联实现更高功率
  • 多种单元组合，可用于多相配置
  • 全套可选的航空测试套件
  •  ATE 版本可供选择

Asterion AC 虚拟面板 (图形用户界面)
通过虚拟面板可远程控制Asterion交流电源，在没有前置面板显示屏的情况下，Asterion ATE模式下进行编程通信和监控。


Asterion 系列产品提供 ATE（自动测试设备）版本，无需前置面板或手动控制。

Asterion AC 系列 - 1U - 用户手册 M330000-01（修订版 K）
下载
Asterion AC 系列 - 2U - 用户手册 (rev F)
下载
Asterion AC 系列 - 4U - 用户手册 (rev C)
下载
Asterion AC系列4U产品仿真CSW说明M330510-03 – 注意：仅适用于交流4U的型号产品
下载
Asterion AC 系列 - 14U - 用户手册 M330511-01 (rev B)
下载
Asterion AC 系列 SCPI 编程手册 M330100-01 (rev H)
下载
CI 虚拟面板航空电子设备软件手册，4994-972 Rev A
下载
标题
文件
下载链接
Asterion AC 系列 - 1U - 用户手册 M330000-01（修订版 K）
文件Asterion AC 系列 - 1U - 用户手册 M330000-01（修订版 K）
下载链接 下载
Asterion AC 系列 - 2U - 用户手册 (rev F)
文件Asterion AC 系列 - 2U - 用户手册 (rev F)
下载链接 下载
Asterion AC 系列 - 4U - 用户手册 (rev C)
文件Asterion AC 系列 - 4U - 用户手册 (rev C)
下载链接 下载
Asterion AC系列4U产品仿真CSW说明M330510-03 – 注意：仅适用于交流4U的型号产品
文件Asterion AC系列4U产品仿真CSW说明M330510-03 – 注意：仅适用于交流4U的型号产品
下载链接 下载
Asterion AC 系列 - 14U - 用户手册 M330511-01 (rev B)
文件Asterion AC 系列 - 14U - 用户手册 M330511-01 (rev B)
下载链接 下载
Asterion AC 系列 SCPI 编程手册 M330100-01 (rev H)
文件Asterion AC 系列 SCPI 编程手册 M330100-01 (rev H)
下载链接 下载
CI 虚拟面板航空电子设备软件手册，4994-972 Rev A
文件CI 虚拟面板航空电子设备软件手册，4994-972 Rev A
下载链接 下载
Asterion AC 系列 (1U、2U、4U & 14U) 数据表
下载
Asterion ASC 系列 (4U & 14U) 数据表
下载
标题
文件
下载链接
Asterion AC 系列 (1U、2U、4U & 14U) 数据表
文件
下载链接 下载
Asterion ASC 系列 (4U & 14U) 数据表
文件
下载链接 下载
Asterion 1U/2U/4U 主固件版本 2.44
下载
Asterion 1U 前置面板显示屏固件 V3.12（使用 Asterion 显示屏固件更新程序 V1.0） - 注：仅在设备现有显示屏固件版本低于 V6.00 时使用
下载
Asterion 1U/2U/4U 主固件版本 2.44，适用于 -FC（频率控制）选项
下载
Asterion 1U 前置面板显示屏固件 V6.04（使用 Asterion 显示屏固件更新程序 V1.0） - 注：仅在设备现有显示屏固件版本为 V6.00 及以上时使用
下载
Asterion 1U/2U/4U 主固件版本 2.44，适用于 -LF（低频）选项
下载
Asterion AC 2U/4U/14U 前置面板显示屏固件 V9.24（使用 Asterion 显示屏固件更新程序 V1.0） 注意：仅在设备现有显示屏固件版本小于 V15.00 时使用
下载
Asterion AC 2U/4U/14U 前面板显示固件 V15.10（使用 Asterion 显示固件更新程序 V1.0）注意：仅当设备现有显示固件版本为 V15.00 及以上时使用
下载
适用于微软 Windows® 7/8/8.1/10 的 Asterion 显示器固件加载程序 V1.0
下载
标题
文件
下载链接
Asterion 1U/2U/4U 主固件版本 2.44
文件Asterion 1U/2U/4U 主固件版本 2.44
下载链接 下载
Asterion 1U 前置面板显示屏固件 V3.12（使用 Asterion 显示屏固件更新程序 V1.0） - 注：仅在设备现有显示屏固件版本低于 V6.00 时使用
文件Asterion 1U 前置面板显示屏固件 V3.12（使用 Asterion 显示屏固件更新程序 V1.0） - 注：仅在设备现有显示屏固件版本低于 V6.00 时使用
下载链接 下载
Asterion 1U/2U/4U 主固件版本 2.44，适用于 -FC（频率控制）选项
文件Asterion 1U/2U/4U 主固件版本 2.44，适用于 -FC（频率控制）选项
下载链接 下载
Asterion 1U 前置面板显示屏固件 V6.04（使用 Asterion 显示屏固件更新程序 V1.0） - 注：仅在设备现有显示屏固件版本为 V6.00 及以上时使用
文件Asterion 1U 前置面板显示屏固件 V6.04（使用 Asterion 显示屏固件更新程序 V1.0） - 注：仅在设备现有显示屏固件版本为 V6.00 及以上时使用
下载链接 下载
Asterion 1U/2U/4U 主固件版本 2.44，适用于 -LF（低频）选项
文件Asterion 1U/2U/4U 主固件版本 2.44，适用于 -LF（低频）选项
下载链接 下载
Asterion AC 2U/4U/14U 前置面板显示屏固件 V9.24（使用 Asterion 显示屏固件更新程序 V1.0） 注意：仅在设备现有显示屏固件版本小于 V15.00 时使用
文件Asterion AC 2U/4U/14U 前置面板显示屏固件 V9.24（使用 Asterion 显示屏固件更新程序 V1.0） 注意：仅在设备现有显示屏固件版本小于 V15.00 时使用
下载链接 下载
Asterion AC 2U/4U/14U 前面板显示固件 V15.10（使用 Asterion 显示固件更新程序 V1.0）注意：仅当设备现有显示固件版本为 V15.00 及以上时使用
文件Asterion AC 2U/4U/14U 前面板显示固件 V15.10（使用 Asterion 显示固件更新程序 V1.0）注意：仅当设备现有显示固件版本为 V15.00 及以上时使用
下载链接 下载
适用于微软 Windows® 7/8/8.1/10 的 Asterion 显示器固件加载程序 V1.0
文件适用于微软 Windows® 7/8/8.1/10 的 Asterion 显示器固件加载程序 V1.0
下载链接 下载
适用于微软 Windows® 7/8/8.1/10 MD5 的 Asterion 主控制器闪存加载程序 V1.0
文件适用于微软 Windows® 7/8/8.1/10 MD5 的 Asterion 主控制器闪存加载程序 V1.0
下载链接 下载
CI 虚拟面板 GUI V1.5.5 适用于 Microsoft Windows® 7/8/8.1/10/11
文件CI 虚拟面板 GUI V1.5.5 适用于 Microsoft Windows® 7/8/8.1/10/11
下载链接 下载
AC Labview SCPI Driver V1.0 - Labview 2015 for Microsoft Windows 7/8/10 (32-bit, 64-bit)
下载
AC Labview SCPI Driver V1.0 - Labview 2023 for Microsoft Windows 7/8/10 (32-bit, 64-bit)
下载
AC Labview SCPI Driver V1.0 - Labview 8.6 for Microsoft Windows 7/8/10 (32-bit, 64-bit)
下载
Asterion USB VCP 驱动程序
下载
AC Labview 驱动程序 V1.1 - Labview 2012，适用于微软 Windows 7/8/10 (32 位、64 位)
下载
AC Labview 驱动程序 V1.1 - Labview 2013，适用于微软 Windows 7/8/10 (32 位、64 位)
下载
AC Labview 驱动程序 V1.1 - Labview 2014，适用于微软 Windows 7/8/10 (32 位、64 位)
下载
AC Labview 驱动程序 V1.1 - Labview 2015，适用于微软 Windows 7/8/10 (32 位、64 位)
下载
标题
文件
下载链接
AC Labview SCPI Driver V1.0 - Labview 2015 for Microsoft Windows 7/8/10 (32-bit, 64-bit)
文件AC Labview SCPI Driver V1.0 - Labview 2015 for Microsoft Windows 7/8/10 (32-bit, 64-bit)
下载链接 下载
AC Labview SCPI Driver V1.0 - Labview 2023 for Microsoft Windows 7/8/10 (32-bit, 64-bit)
文件AC Labview SCPI Driver V1.0 - Labview 2023 for Microsoft Windows 7/8/10 (32-bit, 64-bit)
下载链接 下载
AC Labview SCPI Driver V1.0 - Labview 8.6 for Microsoft Windows 7/8/10 (32-bit, 64-bit)
文件AC Labview SCPI Driver V1.0 - Labview 8.6 for Microsoft Windows 7/8/10 (32-bit, 64-bit)
下载链接 下载
Asterion USB VCP 驱动程序
文件Asterion USB VCP 驱动程序
下载链接 下载
AC Labview 驱动程序 V1.1 - Labview 2012，适用于微软 Windows 7/8/10 (32 位、64 位)
文件AC Labview 驱动程序 V1.1 - Labview 2012，适用于微软 Windows 7/8/10 (32 位、64 位)
下载链接 下载
AC Labview 驱动程序 V1.1 - Labview 2013，适用于微软 Windows 7/8/10 (32 位、64 位)
文件AC Labview 驱动程序 V1.1 - Labview 2013，适用于微软 Windows 7/8/10 (32 位、64 位)
下载链接 下载
AC Labview 驱动程序 V1.1 - Labview 2014，适用于微软 Windows 7/8/10 (32 位、64 位)
文件AC Labview 驱动程序 V1.1 - Labview 2014，适用于微软 Windows 7/8/10 (32 位、64 位)
下载链接 下载
AC Labview 驱动程序 V1.1 - Labview 2015，适用于微软 Windows 7/8/10 (32 位、64 位)
文件AC Labview 驱动程序 V1.1 - Labview 2015，适用于微软 Windows 7/8/10 (32 位、64 位)
下载链接 下载
AC Labview 驱动程序 V1.1 - Labview 2016，适用于微软 Windows 7/8/10 (32 位、64 位)
文件AC Labview 驱动程序 V1.1 - Labview 2016，适用于微软 Windows 7/8/10 (32 位、64 位)
下载链接 下载
AC Labview 驱动程序 V1.1 - Labview 2018，适用于微软 Windows 7/8/10 (32 位、64 位)
文件AC Labview 驱动程序 V1.1 - Labview 2018，适用于微软 Windows 7/8/10 (32 位、64 位)
下载链接 下载
IVI-C 和 IVI-COM 驱动程序 V1.2.1 - 32 位
文件IVI-C 和 IVI-COM 驱动程序 V1.2.1 - 32 位
下载链接 下载
IVI-C 和 IVI-COM AC 驱动程序 V1.2.1 - 64 位
文件IVI-C 和 IVI-COM AC 驱动程序 V1.2.1 - 64 位
下载链接 下载
Asterion AC 系列 (1U，2U 4U & 14U) 规格表 - 英文
下载
标题
文件
下载链接
Asterion AC 系列 (1U，2U 4U & 14U) 规格表 - 英文
文件Asterion AC 系列 (1U，2U 4U & 14U) 规格表 - 英文
下载链接 下载

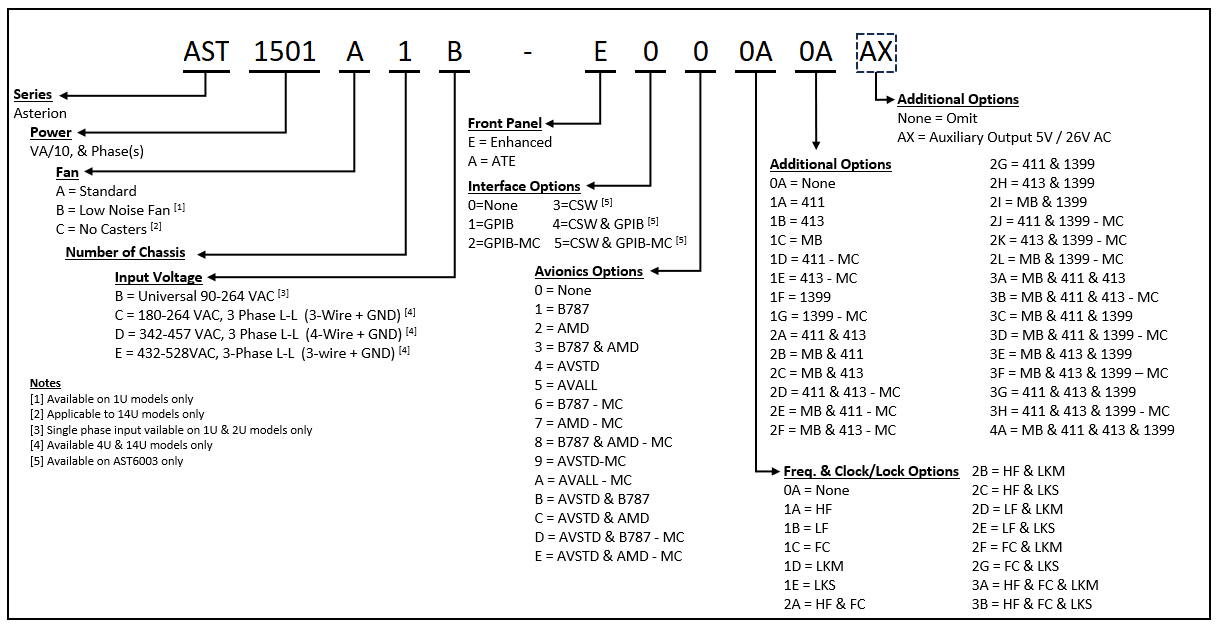

Asterion AC（501/751/1501）型号组合



航空电子设备测试常规选件
选件代码 描述
B787 (-MC*) 航空电子设备电源质量测试软件 - 波音 787B3-0147 A/B/C (B787)
AMD (-MC*) 航空电子设备电源质量测试软件 - 空客 AMD24 C (A400M)
B787 & AMD (-MC*) 航空电子设备电源质量测试软件 - B787 & AMD
AVSTD (-MC*) 航空电子设备电源质量测试软件包 - 包括 160 (RTCA/DO160 E/F/G)、704 (MIL-STD 704 A/B/C/D/E/F)、ABD (空客 ADB100.1.8 D/E)、A350 (空客 ADB100.1.8.1 B/C)
AVALL (-MC*) 航空电子设备电源质量测试软件包 - 包括 AVSTD、B787、AMD
*添加“-MC”，以在多机箱（MC）结构中的所有机箱上安装选件。
频率 & 时钟锁定选件
选件代码 描述
HF* 高达 5,000Hz 的高频
LF* 将输出频率限制为 500Hz
FC 将输出频率控制限制为 0.25％
LKM** 时钟/锁定主设备 [包括所需的时钟 & 锁定 BNC 电缆和 BNC 三通]
LKS** 时钟/锁定辅助设备 [包括所需的时钟 & 锁定 BNC 电缆和 BNC 三通]
*互斥
**互斥（只能使用 LKM/LKS 创建多相配置。不要将 LKM/LKS 机箱输出连接在一起来增加输出电流）。
其他选件
选件代码 描述
411 (-MC*) IEC61000-4-11 电压骤降和中断
413 (-MC*) IEC61000-4-13 间谐波发生器
MB 将多机箱配置中的 ATE 版本机箱升级到增强版机箱
411 & 413 (-MC*)
MB & 411 (-MC*) 在所有机箱上安装 MB，仅在（MC）结构中的主设备上安装 411
MB & 413 (-MC*) 在所有机箱上安装 MB，仅在（MC）结构中的主设备上安装 413
MB & 411 & 413 (-MC*) 在所有机箱上安装 MB，仅在（MC）结构中的主设备上安装 411 & 413
*添加“-MC”，以在多机箱（MC）结构中的所有机箱上安装选件。
