SLD DC

型号： SLD DC
电压： 60 - 80V
电流： 5 - 100A
功率： 50 - 500W
概述： 低功耗双输入可编程负载


询价
  • 概述
  • 使用手册
  • 数据表
  • 软件
  • 零件号
Sorensen SL 系列电子负载产品，基于灵活的平台，为用户提供了高性价比的产品。 台式、模块式和标准独立式的直流和交流负载，支持75~1800W 的广泛输入。

SLD 家族包括六种可完全程控的双路输入、模块化电子负载型号， 这些产品适用于低功率、高通道数测试应用。


产品系列

  • 低功率直流模块
  • 低功率交流模块
  • 19”机架式大功率直流负载
  • 19”机架式大功率交流负载
  • 总共 26 款型号

灵活控制
  • 远程： GPIB、RS-232、模拟
  • 手动： 前面板
  • 直流模式： 恒流、恒阻、恒压、恒率
  • 交流模式： 恒阻、恒流、并具有波峰因子控制功能
  • 具备电压斜率控制功能的动态模式

数据反馈
  • GPIB、RS-232
  • 电流监测器输出（仅限 SLM DC）
  • 前面板
直流负载操作手册 - SLD
下载
软件校准手册 - SLD
下载
标题
文件
下载链接
直流负载操作手册 - SLD
文件直流负载操作手册 - SLD
下载链接 下载
软件校准手册 - SLD
文件软件校准手册 - SLD
下载链接 下载
SL 负载系列数据表
下载
标题
文件
下载链接
SL 负载系列数据表
文件SL 负载系列数据表
下载链接 下载
DC LabVIEW 驱动程序 ¹ - SLD - Ver1.0
下载
标题
文件
下载链接
DC LabVIEW 驱动程序 ¹ - SLD - Ver1.0
文件DC LabVIEW 驱动程序 ¹ - SLD - Ver1.0
下载链接 下载

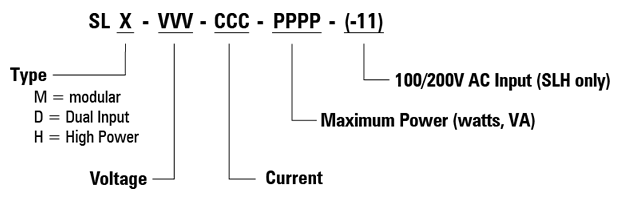

SL： 型号描述



SLM 大功率负载
型号 描述
SLH-60-120-600 60V/120A/600W 机架式、可编程直流负载
SLH-60-120-1200 60V/120A/1200W 机架式、可编程直流负载
SLH-60-120-1800 60V/120A/1800W 机架式、可编程直流负载
SLH-60-240-1200 60V/240A/1200W 机架式、可编程直流负载
SLH-60-240-1800 60V/240A/1800W 机架式、可编程直流负载
SLH-60-360-1800 60V/360A/1800W 机架式、可编程直流负载
SLH-500-60-1800 500V/60A/1800W 机架式、可编程直流负载
SLH-500-4-1200 500Vdc/300Vrms/4A/1200W 机架式、
可编程直流负载
SLH-500-6-1800 500Vdc/300Vrms/6A/1800W 机架式、
可编程交流/直流负载
SLH-300-12-1200 300Vrms/12A/1200W 机架式、
可编程交流/直流负载
SLH-300-12-1800 300Vrms/12A/1800W 机架式、
可编程交流/直流负载
SLH-300-18-1800 300Vrms/18A/1800W 机架式、
可编程交流/直流负载
所有 SLH 型号都包括机架安装手柄和耳


SLM： 型号描述


SLM 大功率负载
代码 模块/机箱 描述
C SLM-4 大型机机箱，四 (4) 个 SLM、SLD 模块化负载的托架包括 GPIB / RS-232C
C SLM-1 大型机机箱，单个 SLM 的托架，
SLD 模块化负载
10 SLM-60-30-150 直流模块，60V / 30A / 150W
11 SLM-60-60-300 直流模块，60V / 60A / 300W
12 SLM-250-10-300 直流模块，250V / 10A / 300W
14 SLM-500-10-300 直流模块，500V / 10A / 300W
15 SLM-60-15-75 直流模块，60V / 15A / 75W
32 SLD-80-20-102 直流双输入模块，80V / 20A / 100W x 2
30 SLD-60-505-255 直流双输入模块，60V / 50A / 250W，60V / 5A / 50W
31 SLD-61-505-255 直流双输入模块，60V / 50A / 250W，-60V / 5A / 50W
33 SLD-61-5-752 直流双输入模块，60V / 5A / 75W，-60V / 5A / 75W
34 SLD-62-5-752 直流双输入模块，-60V / 5A / 75W x 2
35xx SLD-60-105-550 直流双输入模块，60V / 100A / 500W，
60V / 5A / 50W
50 SLM-60-20-300 交流/直流模块，60V / 20A / 300W
51 SLM-150-8-300 交流/直流模块，150V / 8A / 300W
52 SLM-300-4-300 交流/直流模块，300V / 4A / 300W
53 SLM-500-1-300 交流/直流模块，500Vdc/300Vrms/1A/300W
BB SLM-BB 盖板
所有 SLH 型号都包括机架安装手柄和耳。
