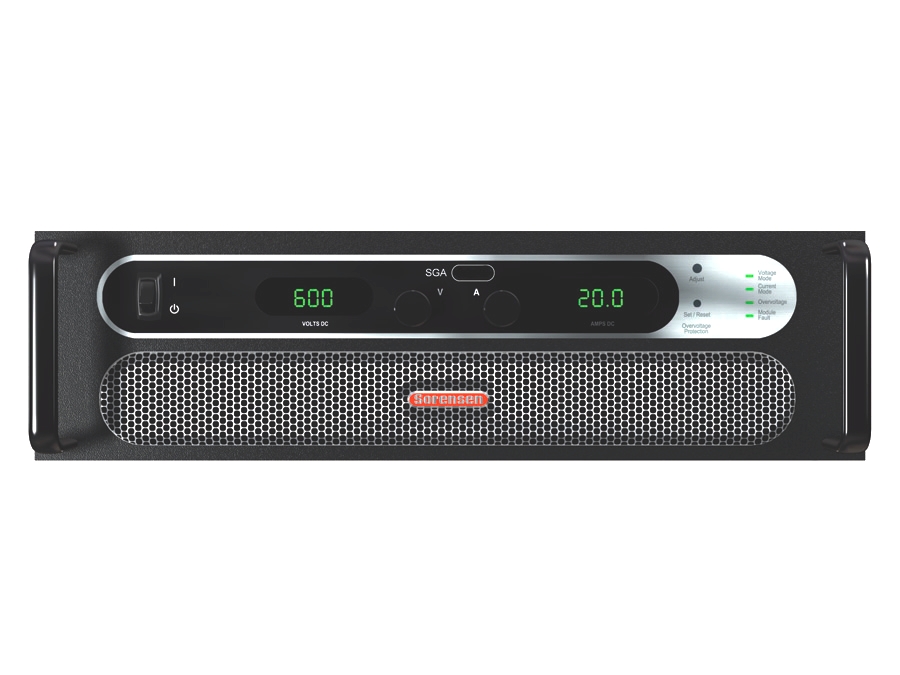

SGA 系列
| 电压：10V - 1000V 电流：5A - 2400A 功率：4kW - 30KW 并联系统：最大功率1.9MW,最大电流32,500A 概述：高功率程控直流电源 |
 |
-
概述
-
使用手册
-
数据表
-
软件
-
驱动
-
其他
-
零件号
SGA系列高功率程控直流电源具有卓越的负载瞬态响应，低噪声和高功率密度。 该产品空气进口在面板前端，支持物料堆叠，无需在各单元间留出空隙。
SGA系列产品的核心是一个5kW的电源模块。 用户可以根据所需的输出电压，在一个机箱中配置一至六个模块，以提供5kW - 30kW的功率。 这些机箱又可以并联起来以提供高达1.9MW+ 的功率。 并联的电源如一个单独的电源般运行，供应一个总的系统电流。
SGA系列产品具有数值输入的电位器和LED显示屏，可设置电压，电流和过压保护（OVP）预览/调整和复位等功能。
| 老化测试 | 合规性测试 |
| 材料研究 | 过程控制 |
| 产品验证 | 汽车电子 |
| 机架式 ATE 系统 | 电池充电 |
| 请参阅 SFA 产品页面，了解极高电流斜率和低储能应用 | |
适用于 Microsoft Windows 7/8/10 的 DC 虚拟面板 V1.0.13
以太网 IP 地址发现实用程序 − 5608665-02 SGA
以太网 IP 地址发现实用程序 − 5608665-02 SGI
固件升级 4550265-13 RS232_GPIB 主站 V2.50（需要 RS232_GPIB 从站固件 V1.07）
固件升级 4550378V4.02 Eth 主站 V4.02
固件升级 4550380V1.96 Eth 从站 V1.96
固件升级 4550380V1.96 Eth 从站 V1.96 SGI
闪存向导 - 适用于微软 Windows 7/8/10 SGA 的 仅以太网版本 2.10
闪存向导 - 适用于微软 Windows 7/8/10 SGI 的 仅以太网版本 2.10
闪存向导 - 仅 RS232_GPIB 版本 1.0 (GPIB_4540102-01_已签名) SGI
GUI ² - V 1.0.0.1 SGA
GUI ² - V 1.0.0.1 SGI
IVI-COM 带 IVI-C 包装器（以太网或 RS-232 或 GPIB）V2.2.2 32 位
IVI-COM 带 IVI-C 包装器（以太网或 RS-232 或 GPIB）V2.2.2 64 位
标题
文件
下载链接
适用于 Microsoft Windows 7/8/10 的 DC 虚拟面板 V1.0.13
文件适用于 Microsoft Windows 7/8/10 的 DC 虚拟面板 V1.0.13
下载链接 下载
固件升级 4550265-13 RS232_GPIB 主站 V2.50（需要 RS232_GPIB 从站固件 V1.07）
文件固件升级 4550265-13 RS232_GPIB 主站 V2.50（需要 RS232_GPIB 从站固件 V1.07）
下载链接 下载
闪存向导 - 适用于微软 Windows 7/8/10 SGA 的 仅以太网版本 2.10
文件闪存向导 - 适用于微软 Windows 7/8/10 SGA 的 仅以太网版本 2.10
下载链接 下载
闪存向导 - 适用于微软 Windows 7/8/10 SGI 的 仅以太网版本 2.10
文件闪存向导 - 适用于微软 Windows 7/8/10 SGI 的 仅以太网版本 2.10
下载链接 下载
闪存向导 - 仅 RS232_GPIB 版本 1.0 (GPIB_4540102-01_已签名) SGI
文件闪存向导 - 仅 RS232_GPIB 版本 1.0 (GPIB_4540102-01_已签名) SGI
下载链接 下载
IVI-COM 带 IVI-C 包装器（以太网或 RS-232 或 GPIB）V2.2.2 32 位
文件IVI-COM 带 IVI-C 包装器（以太网或 RS-232 或 GPIB）V2.2.2 32 位
下载链接 下载
IVI-COM 带 IVI-C 包装器（以太网或 RS-232 或 GPIB）V2.2.2 64 位
文件IVI-COM 带 IVI-C 包装器（以太网或 RS-232 或 GPIB）V2.2.2 64 位
下载链接 下载
SG 系列 LabVIEW 驱动程序
Sorensen Labview 驱动程序 V1.0 - Labview 2012，适用于微软 Windows 7/8/10 (32 位)
Sorensen Labview 驱动程序 V1.0 - Labview 2012，适用于微软 Windows 7/8/10 (64 位)
Sorensen Labview 驱动程序 V1.0 - Labview 2013，适用于微软 Windows 7/8/10 (32 位)
Sorensen Labview 驱动程序 V1.0 - Labview 2013，适用于微软 Windows 7/8/10 (64 位)
SorensenDC Labview SCPI 驱动程序 V1.0 - 适用于 Microsoft Windows 7/8/10 的 Labview 2015（32 位、64 位）
SorensenDC Labview SCPI 驱动程序 V1.0 - 适用于 Microsoft Windows 7/8/10 的 Labview 2023（32 位、64 位）
SorensenDC Labview SCPI 驱动程序 V1.0 - 适用于 Microsoft Windows 7/8/10 的 Labview 8.6（32 位、64 位）
标题
文件
下载链接
Sorensen Labview 驱动程序 V1.0 - Labview 2012，适用于微软 Windows 7/8/10 (32 位)
文件Sorensen Labview 驱动程序 V1.0 - Labview 2012，适用于微软 Windows 7/8/10 (32 位)
下载链接 下载
Sorensen Labview 驱动程序 V1.0 - Labview 2012，适用于微软 Windows 7/8/10 (64 位)
文件Sorensen Labview 驱动程序 V1.0 - Labview 2012，适用于微软 Windows 7/8/10 (64 位)
下载链接 下载
Sorensen Labview 驱动程序 V1.0 - Labview 2013，适用于微软 Windows 7/8/10 (32 位)
文件Sorensen Labview 驱动程序 V1.0 - Labview 2013，适用于微软 Windows 7/8/10 (32 位)
下载链接 下载
Sorensen Labview 驱动程序 V1.0 - Labview 2013，适用于微软 Windows 7/8/10 (64 位)
文件Sorensen Labview 驱动程序 V1.0 - Labview 2013，适用于微软 Windows 7/8/10 (64 位)
下载链接 下载
SorensenDC Labview SCPI 驱动程序 V1.0 - 适用于 Microsoft Windows 7/8/10 的 Labview 2015（32 位、64 位）
文件SorensenDC Labview SCPI 驱动程序 V1.0 - 适用于 Microsoft Windows 7/8/10 的 Labview 2015（32 位、64 位）
下载链接 下载
SorensenDC Labview SCPI 驱动程序 V1.0 - 适用于 Microsoft Windows 7/8/10 的 Labview 2023（32 位、64 位）
文件SorensenDC Labview SCPI 驱动程序 V1.0 - 适用于 Microsoft Windows 7/8/10 的 Labview 2023（32 位、64 位）
下载链接 下载
SorensenDC Labview SCPI 驱动程序 V1.0 - 适用于 Microsoft Windows 7/8/10 的 Labview 8.6（32 位、64 位）
文件SorensenDC Labview SCPI 驱动程序 V1.0 - 适用于 Microsoft Windows 7/8/10 的 Labview 8.6（32 位、64 位）
下载链接 下载
SG： 型号描述
| 选件和配件 | |
| 控制选件 | |
| A | 模拟 |
| I | 智能 |
| 输入电压选件 | |
| C | 输入电压 187 / 242VAC |
| D | 输入电压 342 / 440VAC |
| E | 输入电压 396 / 528VAC |
| 远程控制选件 | |
| 0A | 无可选附件 |
| 1A | IEEE-488.2 + RS-232C（RS-232 是 SGI 的标准配置） |
| 1C | 以太网/RS-232 |
| 1D | 隔离模拟控制 |
| 1E | 轴锁（仅限 SGA 系列） |
| 2A | 组合选件 1A + 1D |
| 2G | 组合选件 1C + 1D |
| 2H | 组合选件 1C+1E（仅限 SGA） |
| 2J | 组合选件 1D+1E（仅限 SGA） |
| 3C | 组合选件 1A+1D+1E（仅限 SGA） |
| 3G | 组合选件 1C+1D+1E（仅限 SGA） |
| 工艺选件 | |
| AA | 无可选附件 |
| AB | AB： ANSI/NCSL Z540-1 校准证书（包括测试数据） |
| 改装 | |
| AJ | 前面板灰尘过滤器 - 出厂时安装 - 仅限 3U 单元 |
| CV | 400Hz AC 输入 @ 208 VAC（不带 CE、CSA 或 UL 标志）（仅限 6U）3U 上为标准配置 |
| PF | 无源功率因数校正至 0.9（仅适用于 40V、60V 至 800V。 10V-30V 和 50V 附带。） |
| 配件 | |
| 890-453-03 | 并联电缆（适用于多达 5 个单元，每个并联单元需要一根电缆） |
| K550212-01 | 3U 机架滑轨（适用于 5kW、10kW 和 15kW 型号） |
| K550213-01 | 6U 机架滑轨（适用于 20kW、25kW 和 30kW 型号） |
| K550532-01 | 前面板灰尘过滤器 - 现场安装套件 - 仅限 3U 单元 |
| 9550589-01 | AC 输入盖 - 仅限 3U 单元 |
| 5551082-01 | 可选的 AC 输入盖套件 - 仅限 3U 单元 |
| 联系工厂了解其他组合 | |
